北京飛斯科科技有限公司 - 知名低溫設備生產商

干式變溫超導磁體系統

干式變溫超導磁體系統（注冊商標：CryoM?）僅使用一個4K脈管制冷機或GM制冷機冷卻超導磁體和變溫插件，具有操作簡單、運行成本低和功能擴展性強等特點，是科研用戶理想的低溫強磁場實驗平臺，增強防堵塞型設計無需外置液氮冷阱可連續工作半年以上。

標準CryoM集成9T螺旋管超導磁體，內徑是50mm，靜態氦氣環境，變溫范圍：1.5K-400K，標配四象限雙極性超導電源、四通道高精度控溫儀、八通道溫度指示器。專利的冷頭懸浮減震和自恒壓循環氣路使得振動更小，降溫更快，溫度穩定性更好，標準電學測試樣品桿集成多針真空貫穿、16pin puck樣品托、低溫雙絞測試線和低磁阻校準型溫度計(校準范圍：1K-325K)?？蛇x配12T/14T/16T螺旋管超導磁體、帶光學窗的7T分離線圈對超導磁體、矢量超導磁體(9T/2T/2T)、NMR高均勻磁體等，可選配≤1.3K的更低最低溫度。

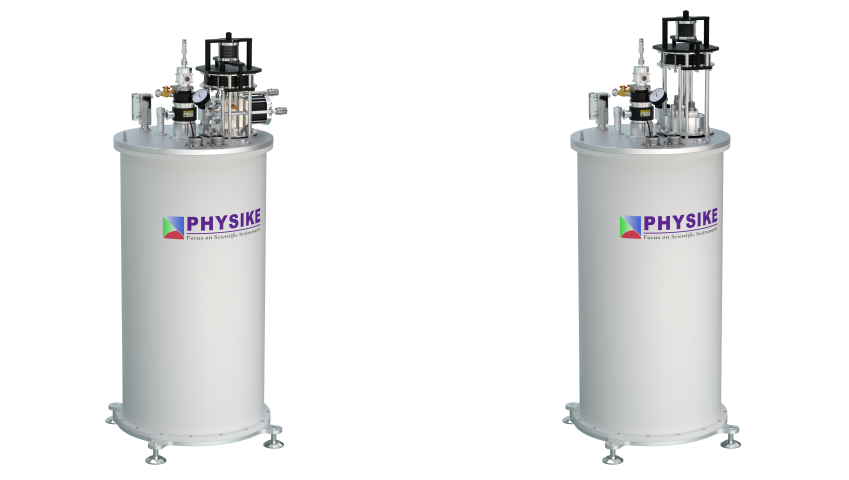

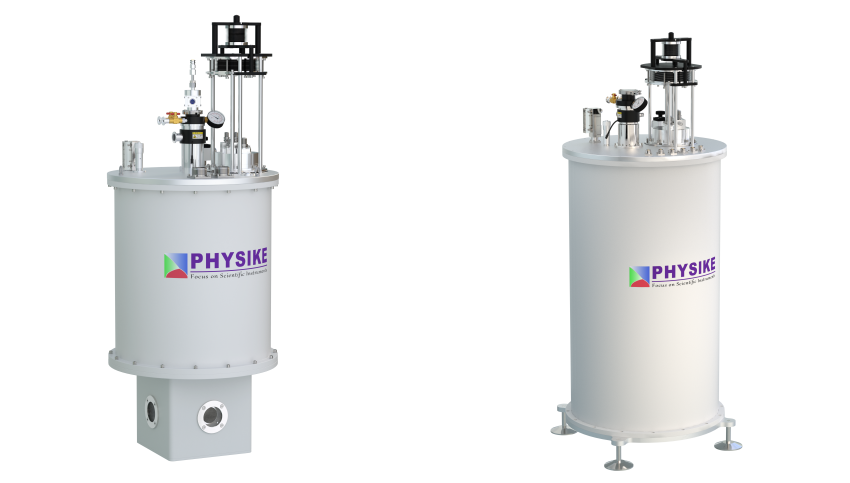

基于GM制冷機的的干式變溫超導磁體系統（左）；基于脈管制冷機干式變溫超導磁體系統（右）

9T螺旋管變溫超導磁體典型技術參數

冷頭類型

GM制冷機或閥體分離脈管制冷機

磁場強度

 ±9T

樣品管內徑

50mm（選配：30mm和60mm）

典型勵磁時間

 ≤20分鐘

初始降溫時間

≤14小時(采用閥體分離脈管機)

≤17小時(采用GM制冷機)

溫度穩定性

 ±10mK(1.5K-20K),

 ±15mK(20K-300K),

 ±20mK(300K-400K)

變溫范圍

1.5K-400K

樣品環境

 靜態氦氣

換樣后再降溫時間

<45分鐘(初始VTI處于低溫)；<100分鐘(初始VTI和樣品桿處于室溫)


基于脈管機的帶光學窗的干式7T變溫超導磁體系統（左）；基于脈管制冷機的變溫9/2/2三軸超導磁體系統（右）

選  配

磁體

樣品桿

插件

組件

12T/14T/16T螺旋管超導磁體

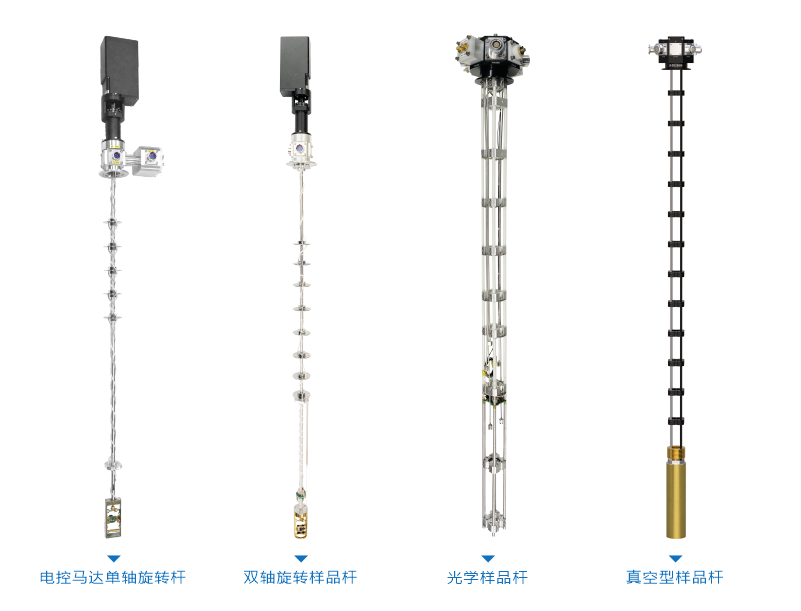

單軸/雙軸樣品桿

稀釋制冷機插件

超低震動組件

帶水平光學窗的分離線圈對超導磁體

光學樣品桿

AC磁化率插件

多針/SMA/BNC/光纖等真空貫穿

三軸矢量磁體/高均勻磁體

He-3插件

熱學測試插件

雙絞/柔性同軸/半鋼纜/三同軸/光纖


CryoM提供多種選件，如單軸/雙軸樣品桿、光學樣品桿、He-3插件/稀釋制冷機插件、磁化率插件/熱學測試插件、更低溫度(≤1.3K)、超低震動組件(如冷頭懸浮減震、減震沙箱等)和接線盒等?；陂y體分離脈管機和冷頭懸浮減震設計的超低震動干式變溫超導磁體的震動水平<100nm，特別適合進行低溫磁光實驗。

此外，我們提供基于干式變溫超導磁體系統的低溫強磁場物性測試系統(TKMS)，集成低溫強磁場下的電磁輸運、Hall測試、磁化率測試和熱輸運測試等功能，并提供多路樣品測試模塊，允許同時對多個樣品進行測試。

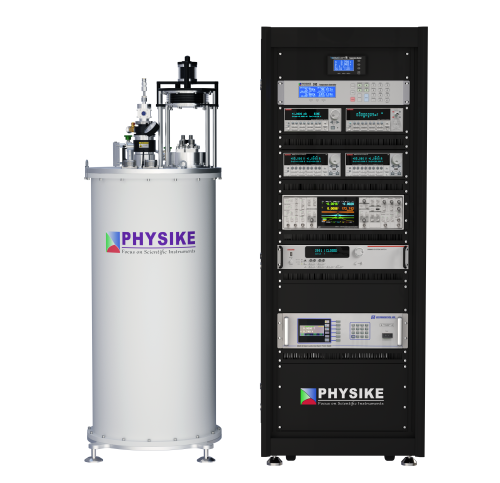

典型低溫強磁場物性測試系統（TKMS）

He-3插件匹配頂部裝卸型1.5K制冷機（Acryo-1.5K）和干式變溫超導磁體（CryoM），內置低溫吸附泵和密封He-3氣路，單發工作模式，空載最低溫度<270mK，在空載情況下最低溫度保持時間大于60小時，在350mK時制冷量大于100uW。標準he-3插件樣品環境是真空，可選配交換He-3氣體型和更長保持時間。典型應用包括電磁輸運測試、量子霍耳效應、超導器件測試、Squid測試、高壓（DAC）、熱輸運測試等。


He-3插件典型技術參數

冷源

Acryo-1.5K或CryoM低溫系統

運行方式

單發

最低溫度

≤270mK（備注：空載無外加熱負載）

樣品環境

真空（選配交換氣體）

最低溫度下保持時間

≥60小時（備注： 使用2.5L NTP He-3）

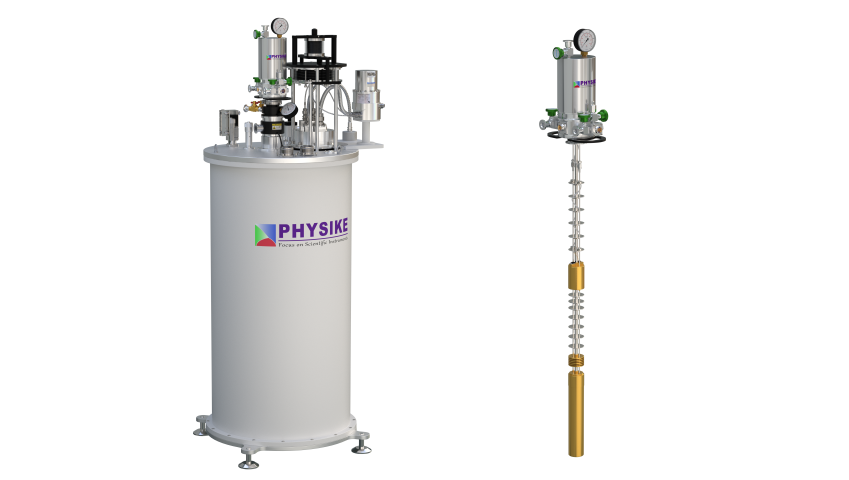

基于脈管制冷機集成He-3插件的干式變溫超導磁體系統（左圖）；典型He-3插件（右圖）；

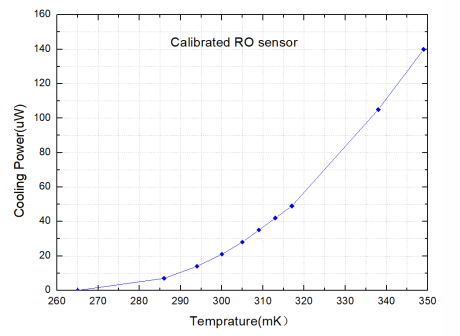

典型He-3插件制冷量與溫度關系

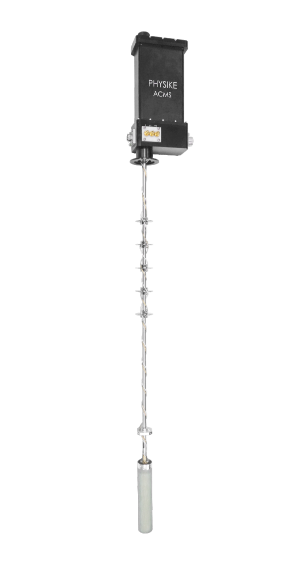

AC磁化率樣品桿



AC磁化率模塊典型技術參數

AC 磁化率[χ]

靈敏度

＜1x10-8   emu@10 kHz

相位精度

±0.5°

驅動參數

幅度

0.01 to 16 Oe （峰值）

頻率范圍

10 Hz to 10 kHz

線圈組尺寸

內徑

8 mm

工作范圍

溫度：1.5K to 325 K；磁場：0 to 16T（靈敏度條件@ AC激勵10 mOe @10 kHz）

備注

對應零場下的測試參數


插件示例

安裝案例

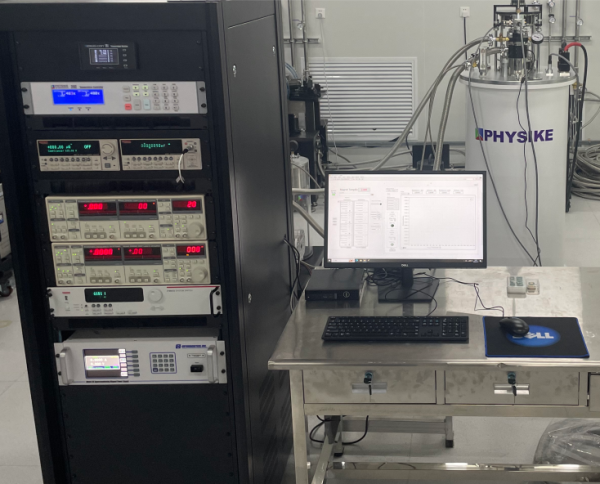

1、該系統采用GM制冷機作為冷源，并采用冷頭懸浮減振專利技術，采用頂部裝卸型設計，提供靜態交換氦氣環境，樣品管內徑50mm，

變溫范圍：<1.5K-300K，磁場范圍：±9T，集成物性測試功能模塊，允許同時對多個樣品進行測試。

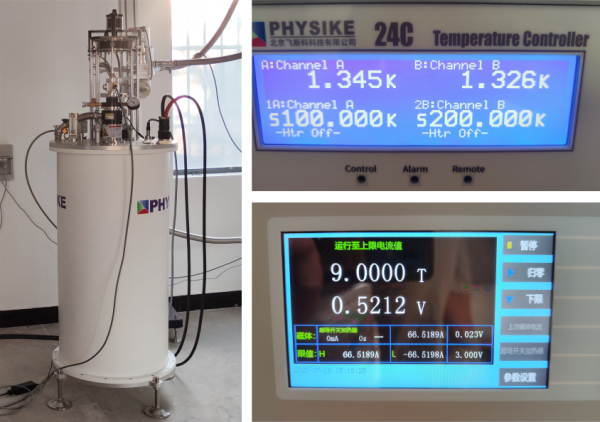

2、采用閥體分離低振動脈管制冷機作為冷源，并采用冷頭懸浮減震專利技術，標稱振動水平小于100nm，該系統采用頂部裝卸型設計，

提供靜態交換氦氣環境，樣品管內徑50mm，最低溫度：<1.35K，最高磁體強度為9T，真空型樣品桿用于熱學實驗。

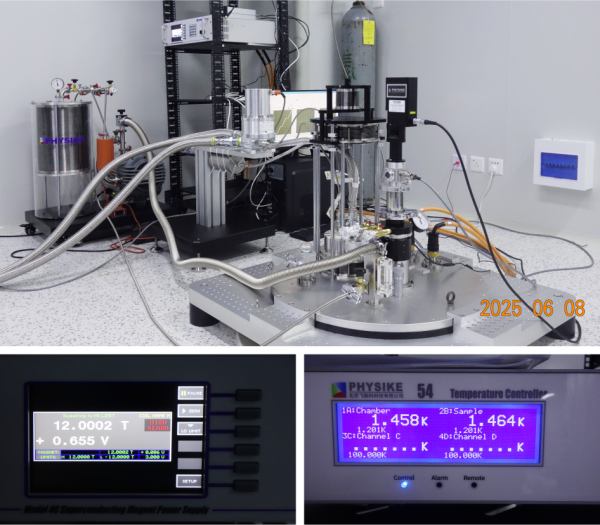

3、采用閥體分離脈管制冷機作為冷源，并采用冷頭懸浮減震專利技術，采用頂部裝卸型設計，振動水平:100nm，

提供靜態交換氦氣環境，樣品管內徑50mm，最低溫度：<1.5K，最高磁體強度為12T。

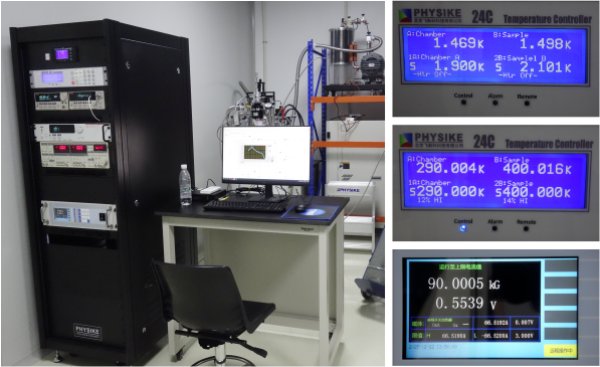

4、該強磁場低溫系統提供的樣品管內徑：50.5mm，變溫范圍：1.5K-400K，磁場范圍：±9T，

集成物性測試功能模塊，允許同時對多個樣品進行測試。

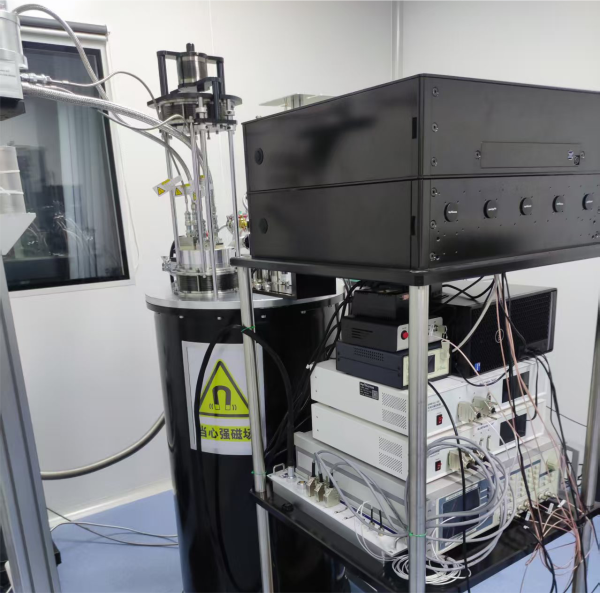

 5、采用閥體分離低振動脈管制冷機作為冷源并采用冷頭懸浮減震專利技術，最低溫度小于1.5K，

最高磁體強度為9T，不僅用于電磁輸運測試，還用于MOKE等磁光測試。
